氮硼科技 一文读懂什么是六方氮化硼

  六方氮化硼（h-BN），是一种人工组成的无机资料，具有多种优秀功能，越来越广泛的使用于各种新技能、新产品傍边，提高了现代工业的技能水平，推动了新资料工业向更深、更广的范畴开展。

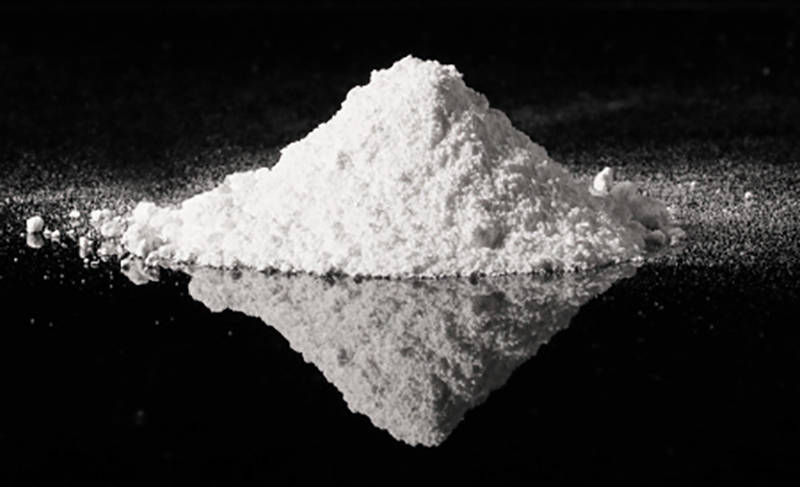

  六方氮化硼（h-BN），是由氮原子和硼原子组成的六角网状层面结构晶体，是氮化硼一切物相中仅有存在于自然界的物相结构，其外观为质地柔软、松懈、有光滑感、易吸潮的白色粉末，具有类似于石墨烯的层状结构特征，因而又被称为“白石墨”。

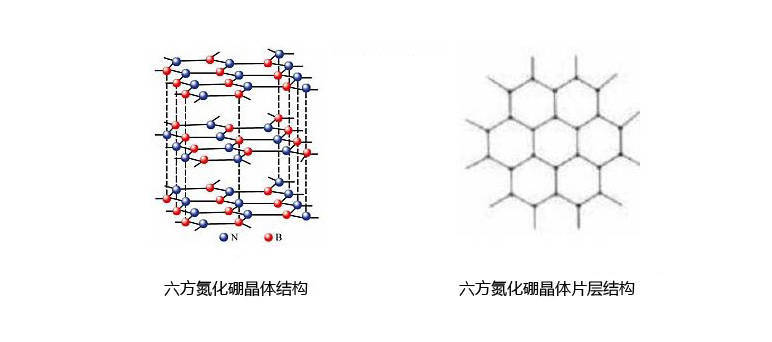

  从分子结构图来看，六方氮化硼归于六方晶系，具有和石墨烯相同的六方晶体结构，是由多层结构堆叠起来的，不同层之间B-N-B经过范德华效果力链接起来，其晶格常数a=0.2506±0.0002nm，c=0.667±0.0004nm，密度ρ=2.25g/cm³。

  六方氮化硼在空气中十分安稳，具有很宽的带隙（5.1eV），本领2270℃高温，在3000℃左右时才会提高。一同，六方氮化硼具有杰出的绝缘性、导热性和化学安稳性、热膨胀/缩短率低一级长处，与弱酸和强碱在室温下均不反响。

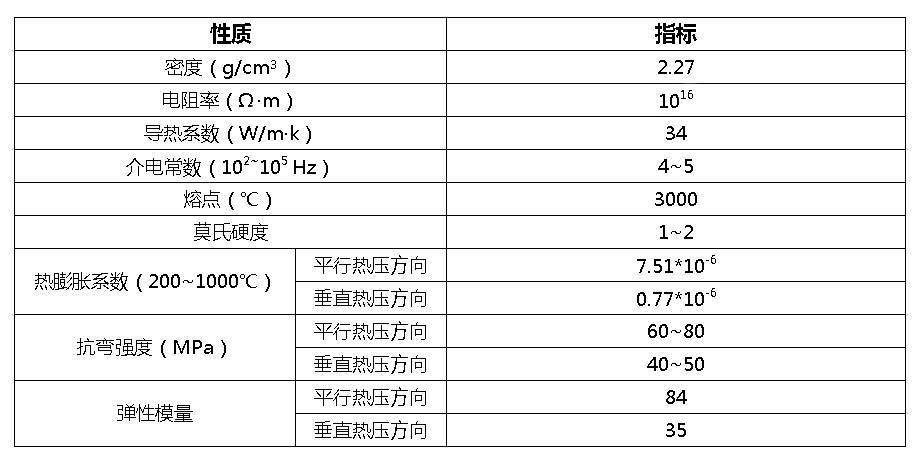

  （1）高耐热性。六方氮化硼（h-BN）在0.1Mpa氮气中加热至3000℃以上才会提高，在1800℃时的强度为室温的2倍，因而具有着优异的抗热震功能，在1500℃空冷至室温数十次也不会呈现决裂状况。

  （2）高导热系数。六方氮化硼制品的导热率约为34W/m·k，有着与不锈钢类似的导热系数，导热率较大。

  （3）低膨胀系数。六方氮化硼的膨胀系数为（2.0~6.5）*10-6/℃，仅次于石英玻璃，加上其具有高的导热率，因而抗热震功能极好。

  （4）优秀的电绝缘性。六方氮化硼的高温绝缘性好，高纯度六方氮化硼最大体积电阻率可达1016~1018Ω•m，即便在1000℃高温下，仍有104~106Ω•m。

  （5）杰出的耐腐蚀性。六方氮化硼化学安稳性好，且不被大多数的熔融金属、玻璃和盐潮湿，因而具有很高的抗酸、碱、熔融金属及玻璃的腐蚀才能，有杰出的化学慵懒。

  （6）较低的摩擦系数。六方氮化硼具有极好的光滑功能，摩擦系数为0.16，高温下不增大，比二硫化钼、石墨耐温高，氧化气氛可用到900℃，线）可机械加工性。六方氮化硼极易运用惯例金属切削技能对制品精加工，车削精度可达0.05mm，因而由六方氮化硼坯料能够加工得到杂乱形状的制品。

  现在，制备六方氮化硼的办法有多种，如元素硼法、硼酸法、硼酸盐法以及卤化硼法等，其基本原理都是将含硼化合物（如硼酸、元素硼、卤化硼及其他硼酸盐）和含氮化合物（如氨、尿素、氯化氨、三聚氰胺等）一同加热反响，司理化处理后得到不同纯度的六方氮化硼。

  国内组成六方氮化硼的办法首要有硼砂-氯化氨法、硼砂-尿素法、硼砂-三聚氰胺法。

  （1）硼砂-氯化氨法。将脱水后的硼砂与氯化氨混合，在氨气流中加热反响，将反响得到的产品经过破碎后，用稀盐酸浸泡，再替换一次稀盐酸，然后再经屡次无离子水洗刷、过滤、枯燥、破坏值要求细度，即可得到制品六方氮化硼。

  （2）硼砂-尿素法。将将脱水后的硼砂与尿素混合，在氨气流中加热反响，将反响得到的产品经过破碎后，用稀盐酸浸泡，再替换一次稀盐酸，然后再经屡次无离子水洗刷、过滤、枯燥、破坏值要求细度，即可得到制品六方氮化硼。

  （3）硼砂-三聚氰胺法。将脱水后的硼砂与三聚氰胺混合，在氨气流中加热反响，将反响后的产品经过理化处理（无需水洗，更环保），即可得到制品六方氮化硼。

  因为具有优秀的物理、化学性质，所以六方氮化硼在航空航天、冶金、电子、机械、化妆品等范畴都有着广泛的使用，包含但不限于以下：

  （1）六方氮化硼及其复合陶瓷制品。现在，六方氮化硼复合陶瓷资料，首要用于真空镀膜职业，如真空镀铝蒸腾舟、电容器金属化真空镀膜、显示屏镀层等。

  （2）组成立方氮化硼。立方氮化硼是以六方氮化硼为质料经过高温高压办法组成的，其硬度仅次于金刚石，而热安稳性和化学慵懒优于金刚石。

  （3）涂层资料及光滑剂职业。六方氮化硼具有优秀的光滑性质，摩擦系数低，自光滑功能优异，尤其是在高温下仍具有优秀的自光滑性，因而被广泛使用于涂层资料、脱模剂及光滑剂职业。

  （4）化妆品职业。在化妆品中参加必定份额的六方氮化硼，可增加化妆品的附着力和遮盖力，也能够使产品紧致、易涂改、易于清洁去除。

  （5）其他职业。在高压电器职业，氮化硼与聚四氟资料复合效果，作为绝缘资料被使用于高压开关中；也可利用六方氮化硼的耐热耐腐蚀性制造高温构件、火箭燃烧室内衬等。
